Beskrivning
Värmeväxlarpaket TMix® E är ett kompakt värmeväxlarpaket med 30 plåtars värmeväxlare och 2 liters expansionskärl. Den är lämplig för ytor upp till 150 m2 vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och man vill separera delar av systemet från övrig anläggning.
Värmeväxlarpaket TMix® E kan användas för exempelvis:
Snösmältning vid entréer, uppfarter, gångvägar, ramper, parkeringsplatser och idrottsplatser.
Golvvärme i uterum.
Golvvärme i garage.
Golvvärme i flervåningshus och vindsvåningar. Varje våning blir en sluten enhet, vilket underlättar vid underhåll och minimerar skadorna vid ev. läckage.
Att ta till vara spillvärme från kylprocesser, t. ex. kyldiskar.
Värmeväxlarpaketet kan kopplas direkt mot Thermotechs värmeväxlarfördelare i storlekarna 1 ? 6 slingor och ryms i Thermotechs golvvärmeskåp med 95 mm djup.
Max effekt:
Uppvärmning: Max yta 150 m2 (50W/m2, ?T = 5°C)
Uterum: Max yta 120 m2 (100W/m2, ?T = 8°C)
Snösmältning: Max yta 80 m2 (300W/m2, ?T = 15°C)
Ingående komponenter:
Cirkulationspump med kabel och stickpropp
Värmeväxlare 30 plåtar
Kulventiler på primär sida, både tillopp och retur
Flödesavstängningsventil på sekundär sida
Påfyllnings- och avtappningsventiler på tillopp och retur
Konsoler
2 liters expansionskärl
Smutsfiler
Termostatventil
Manometer
Säkerhetsventil 3 bar
Termometrar
Skyddspåse
Insexnyckel
Primär anslutning: G20 c/c 300 mm
Sekundär anslutning: Ri25 c/c 200 mm
Påfyllning / Avtappning: G20 med lock
Avluftare: Manuell
Stav: Rostfritt stål 1.4301
Högsta tryckfall i värmeväxlarpaket (vid maxeffekt ovan)
På primär sida med helt öppen termostatventil: Ca 28 Kpa
På den sekundär sida: Ca 12 Kpa
Maximal rekommenderad vätskevolym som expansionskärlet klarar är ca 100 liter (vid 2% expansion).
Motsvarar:
För 17 x 2 mm rör – 750 m total rörlängd
För 20 x 2 mm rör – 500 m total rörlängd

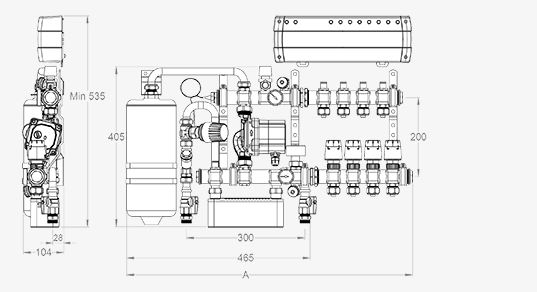

Mått
Bredd: 465 mm
Bredd inkl. fördelare: 575 – 825 mm
Höjd: 535 mm
Djup: 104 mm
värmeväxlare, värmeväxlarpaket, golvvärme, markvärme
Slingor A (mm)
0 465 mm
1 575 mm
2 625 mm
3 675 mm
4 725 mm
5 775 mm
6 825 mm
